电动背压阀是工业自动化过程控制中的重要执行单元仪表，用于防止液体在重力作用下自流或虹吸现象，此时不锈钢背压阀能消减由于虹吸产生的流量及压力的波动。随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。与传统的调节阀相比具有明显的优点:电动背压阀节能(只在工作时才消耗电能)，环保(无碳排放)，安装快捷方便(无需复杂的气动管路和气泵工作站)。阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。

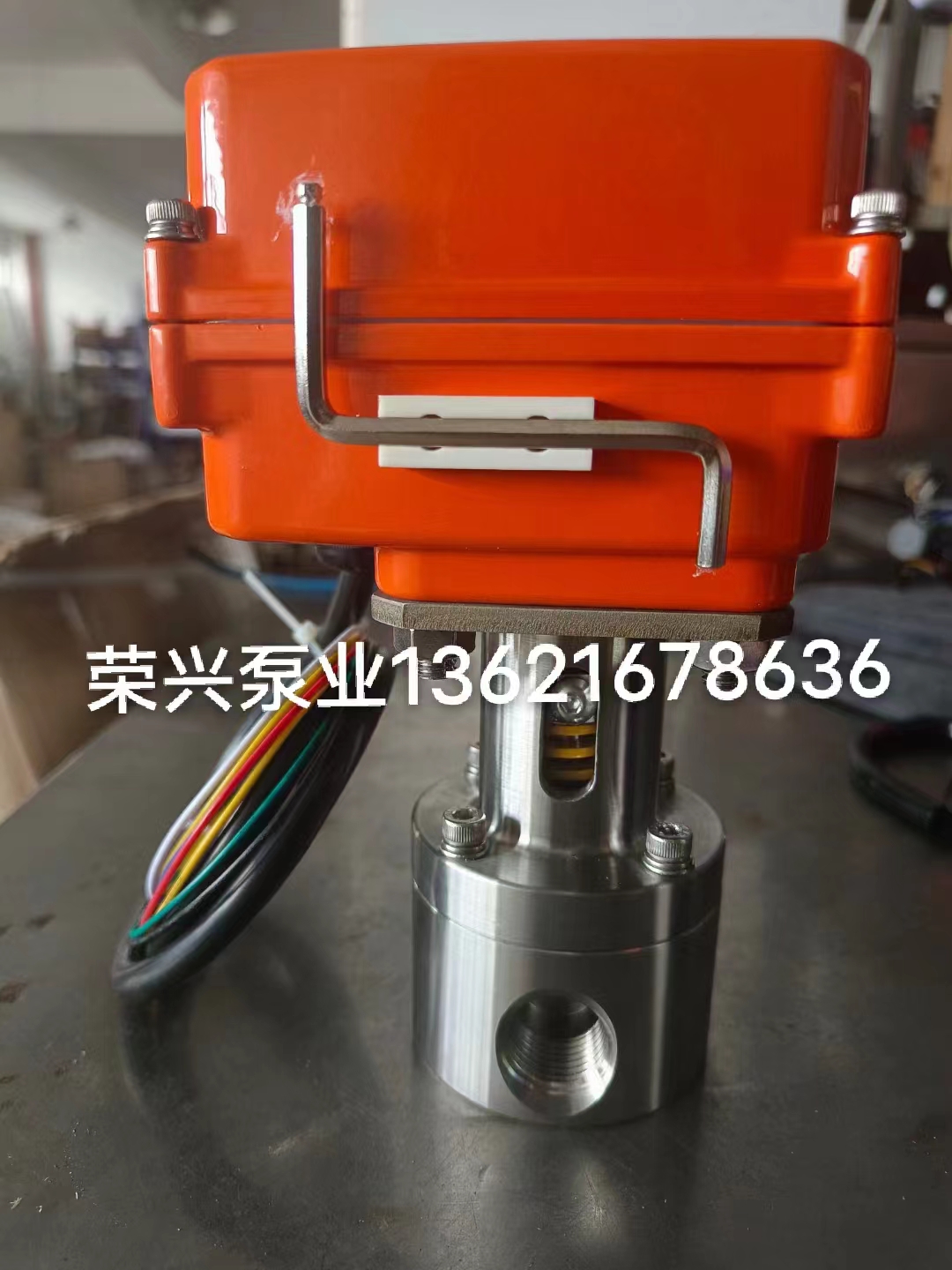

电动背压阀结构

由电动执行机构和背压阀连接组合后经过机械连接装配、调试安装构成电动背压阀

电动背压阀工作原理

工作电源:DC24V,AC220V,AC380V等电压等级。

输入控制信号:DC4-20MA或者DC1-5V。

反馈控制信号:DC4-20MA(负载电阻碍500欧姆以下)

通过接收工业自动化控制系统的信号(如:4~20mA)来驱动阀门改变弹簧和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。

新型电动背压阀执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制背压阀弹簧开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

电动背压阀应用领域

电力、化工、实验室，腐蚀性液体，冶金、环保、水处理、轻工、建材等工业自动化系统领域。

电动背压阀安装

电动背压阀用于稳定泵的流量，如某些泵的流量随压力变化较大，可在泵的出口处设置背压阀，使泵的输出流量稳定，这时一般选择背压阀的压力为泵的实际使用压力或略小于泵的使用压力最适宜安装为工作活塞上端在水平管线下部。温度传感器可安装在电动背压阀前段位置，整个长度必须浸入到被控介质中。

电动背压阀一般包括驱动器，接受驱动器信号(0-10V或4-20MA)来控制背压阀进行调节，也可根据控制需要，组成智能化网络控制系统，优化控制实现远程监控。

电动背压阀电气原理

动作原理:电机电源220VAC 或者380VAC，控制信号4~20mA，电动背压阀里面有控制器，控制器把电流信号转换为步进电机的角行程信号，电机转动，由齿轮，杠杆，或者齿轮加杠杆，带动阀杆运作，实现直行程或角行程

反馈:电机运行，通过齿轮运转，由三接头的滑动变阻器输出阀门的定位信号，此外还有三根线的限位信号(全开，全闭。公共线)
