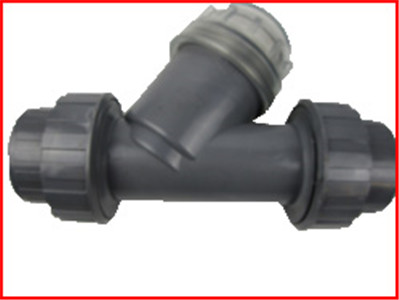

PVC材质Y型过滤器产品简介
PVC-Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水、油、气。一般通水网为30目/cm2和60目/cm2
工作原理
PVC-Y型过滤器其工作原理是：当流体流经过滤器时，杂质被过
滤元件阻挡在过滤器内，而理想的流体则由过滤器出口排出,达到
净化的目的。
适用范围
PVC-Y型过滤器适用于化工、石油、冶金、轻工、医药、食品等
行业的液体及气体物料的过滤。通常安装在泵、压缩机的入口或流量计前的管道上，是保护此类设备和仪表，提高产品纯度、净化介质的设备。
安装维护
1、PVC-Y型过滤器可以水平安装，也可以垂直安装，进出口方向与阀体上的箭头方向应保持一致。
2、过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质。
购买PVC材质Y型过滤器时，请提供以下数据：
1、 PVC材质Y型过滤器的口径 、连接方式
最好能同时告知输送的介质、温度。
结构优势：PVC材质Y型过滤器具有结构先进，阻力小，排污方便等特点。
适用介质：PVC材质Y型过滤器适用介质可为水、化学药剂、油等。
过滤网精度：30目（常规）、60目。

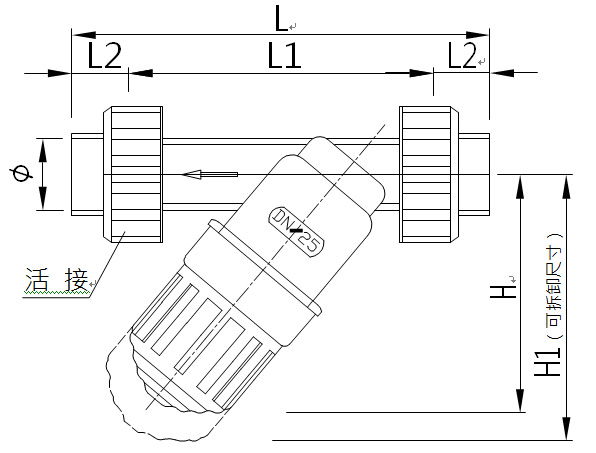

PVC材质Y型过滤器结构尺寸
|
型 号 |
∅ |
DN |
L |
L1 |
L2 |
H |
H1 |
滤网目数 |
|
Y 型 材质UPVC |
20 |
15 |
159 |
115 |
22 |
90 |
130 |
30目 |
|
25 |
20 |
173 |
126 |
24 |
100 |
140 |
||
|
32 |
25 |
180 |
135 |
25 |
120 |
160 |
||
|
40 |
32 |
221 |
155 |
33 |
120 |
160 |
||
|
50 |
40 |
230 |
160 |
38 |
125 |
170 |
||
|
63 |
50 |
280 |
190 |
48 |
136 |
180 |
||
|
75 |
65 |
315 |
215 |
50 |
160 |
200 |
||
|
90 |
80 |
|
280 |
|
180 |
225 |
承插式 |
|
|
110 |
100 |
|
345 |
|
205 |
250 |
备注：所有规格有30目和60目两种过滤精度的，未要求时常规发货的为30目
DN15-DN65常规为平口活结连接，DN80DN100的为直管承插式
